İstanbul Rasathanesinin aletleri - 2

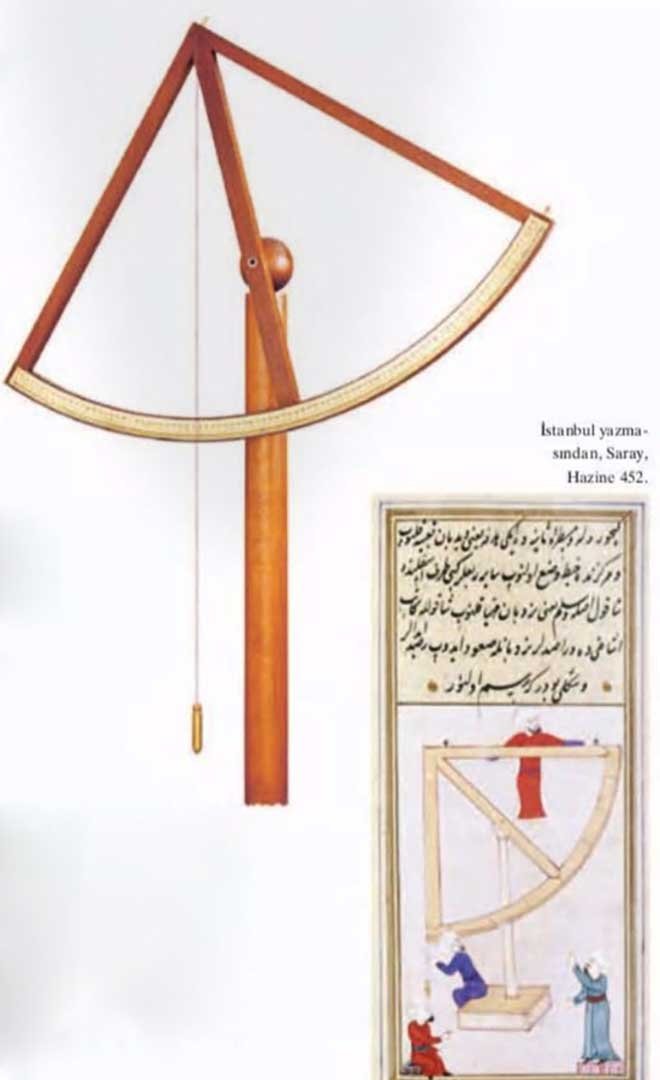

V. AHŞAP KADRAN

İstanbul Rasathanesi'nin beşinci ölçüm aracı olarak, çapı yaklaşık 4,5 metre olan bir ahşap kadran gösterilmektedir. Açıkça görüldüğü üzere, skala ahşap üzerine kazınmıştır. Araç, silindir biçiminde, her iki taraftan küçülen bir başlık yoluyla –bu başlık maalesef metinde tarif edilmemiş, fakat resimde görülmektedir- bir sütuna bir eksen yardımı ile oturtulmuştur. Böylece aygıtın dikey ve yatay çizgide döndürülebilirliği görülüyor. Bu sayede alet, meridyen yönünde bulunmayan yıldızların da yüksekliklerini belirlemeye elverişli hale gelmekteydi.

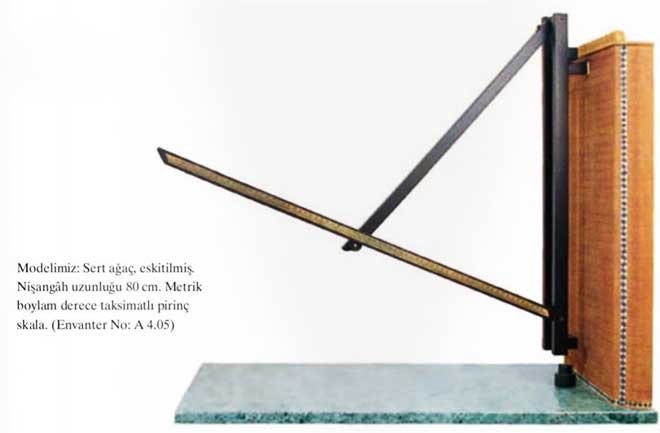

VI. PARALAKS CETVELİ

İstanbul Rasathanesi aletler kitabında altıncı sırada sunulan alet, daha önce Ptoleme tarafından betimlenen paralaks cetvelidir (Arapçası «İki Delikli» (zât es-sukbeteyn)). Mü'eyyededîn el-'Urdî, Ptoleme'nin tarifine göre yapılan bu cetveli üç yönden «oldukça yetersiz» saymıştır (bkz. H. Seeman Die Instrumente der Sternwarte zu Marâgha nach den Mitteilungen von al-'Urdî, adı geçen yer ve tarih, s. 104-107, özellikle s. 106; Tekrarbasım: adı geçen yer ve tarih, s. 170-173, özellikle s. 172). İstanbul astronomları, Mü'eyyededîn el-'Urdî'nin bu çekincelerini dile getirmemişlerdir. Aletler kitabındaki tarifi maalesef çok kısadır. Söz edilmeyen pek çok ayrıntıyı okurun bildiği varsayılmıştır. Birbirine bağlı her iki cetvele 12 arşınnlık, yaklaşık 6 metre, uzunluk verilerek, el-'Urdî'nin üç çekincesinden birisi kolaylıkla bertaraf edilmiştir.

İstanbul Rasathanesi'nde batı ve doğuya döndürülebilir cetvel, sadece meridyendeki Ay paralaksının ölçümüne değil, aynı zamanda bunun da ötesinde uzun bacaklarıyla gök cisimleri yüksekliğinin olabildiğince doğru ölçümüne yaramaktaydı.

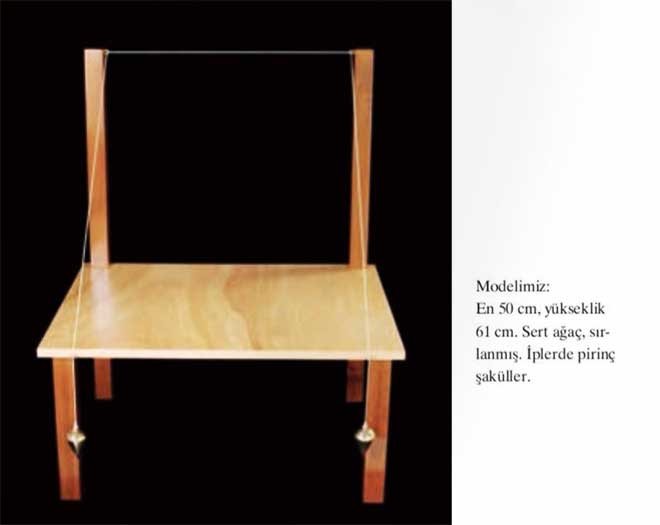

VII. KİRİŞLİ ALET

İstanbul Rasathanesi aletler kitabında yedinci sırada verilen «Kirişli Alet»le Takiyyeddîn, öncellerinin ekinoksal halkasını (bkz. Merâga aletleri no IV) geliştirmek istemiştir. Güneş'in ekinokslarda gözlemlenmesi artık ekvator halkası yoluyla olmayacaktır. Takiyyeddîn, ekvator halkası ve ufuk düzlemi yerine, dört bacak üzerine yatay olarak yerleştirilmiş, güney kenarında duran aynı yükseklikteki iki sütunlu dikdörtgen bir çerçeve ile iş görmektedir. Sütunlar birbirlerine ve çerçevenin kuzey köşelerine, kiriş işlevi gören ipler yardımıyla bağlantıya getiriliyorlar. Sütunlar, bir üçgenin yüksekliği ve komşu kenarları olarak, sinüs açısının ekinokslarda evvelce ölçülmüş olan yerin yükseklik açısına tekabül edecek şekilde doğrultulmuştur.

Oldukça kısa tutulmuş bu tarifte ölçüler verilmiştir. Takiyyeddîn'in olabildiğince detaylı, derece taksimatlı en büyük ölçüm cihazlarıyla öncellerinden daha dakik sonuçlara ulaşma temel prensibi ve yazma eserin resimlerinde bulunan kişilerin beden büyüklükleri göz önünde bulundurulacak olursa, aletinin yaklaşık 3 metrelik bir uzunluğa, 2,5 metrelik bir genişliğe ve yaklaşık 3,5 metrelik de bir yüksekliğe sahip olduğu tahmin edilebilir.

VIII. YILDIZLAR ARASINDAKİ MESAFEYİ ÖLÇMEYE YARAYAN ALET

İstanbul Rasathanesi aletler kitabında sekizinci sırada, mucidinin Takiyyeddîn olabileceği el-âle el-müşebbehe bi-l-menâtik adı altında bir ölçüm düzeneği verilmiştir. Bu düzenek, öncelikle Venüs'ün yarıçapını bulmak için düşünülmüştü. Daha yakından incelendiğinde, bu aletin hem işlevi bakımından hem de yapısı bakımından «Çift Bacaklı Alet»in geliştirilmiş bir versiyonu olduğu görülür (bkz. No IV). Hareketli yapısı sayesinde, bu araç üç boyutta ölçme yeteneğine sahipti. Yay biçimindeki ölçeği (görüldüğü kadarıyla 60°ye bölümlenmiş), yukarı ucunda ve merkezde dar açıyla açılan iki ahşap bacağa bağlıydı. Dikey yönde hareketli, taşıyıcı bacağın tepe noktasına bir pim ile bağlanmış ve dış ucu kılavuzdaki bir ölçekte aşağı ve yukarı hareket edebilen diğer bir bacak, dikey mesafelerin ölçümüne yaramaktaydı. Ayrıca, yatay bir ölçek her iki bacağın tepe noktasında bulunan bir menteşeyle bağlantıya geçirilmişti ve alt taraftaki bacak üzerinde bulunan bir yatak sayesinde ileri geri hareket ettirilebiliyordu. Bu ölçek, ufuk çizgisindeki mesafeleri ölçmeye hizmet etmekteydi. Alete, dayandırılmak maksadıyla hazırlanmış bulunan (bizim resmimizde görünmüyorlar) iki çubuk, ölçüm sonuçlarının hemen kaybolmaması için ölçü bacaklarıyla, yani arasına yerleştirilmek suretiyle destek ödevini taşıyorlar.

Prof. Dr. Fuat Sezgin
